避難⽤すべり台
スカイフロウ SP型シリーズ [直線式 底⾯パイプ]
特徴
直線式の避難⽤滑り台です。
すべり底⾯(ステンレス)がパイプとなっております。
3面ステンレス・全面ステンレス可能。
底⾯がパイプなので砂などの堆積物が溜まりません。
必要な有効幅はST型とほぼ同じ条件となります。
設置⾯積の少ない敷地に有効です。
横⻑・縦⻑の敷地に対してお勧め致します。
※3面ステンレス：すべり底面および側板
スペック
| 型式 | 直線式 |
|---|---|
| 仕様 | 底面パイプ |
SP-01型：すべり底⾯ステンレスパイプまたは3面ステンレス
SP-02型：全面ステンレス
SP-11型：中間柱付きすべり底⾯ステンレスパイプまたは3面ステンレス
SP-12型：全面ステンレスの中間柱付き
注意 ・曲がったすべり台は中間柱が認定上必要となります
SP-11型タイプ (認定外商品)

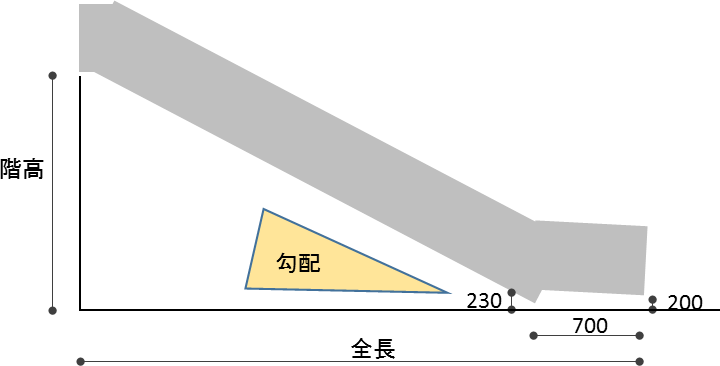

勾配⽬安
すべり角度30度が標準角度となり28度以下はすべりにくくなります。

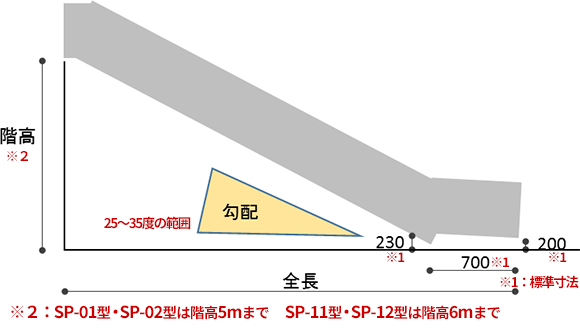

勾配計算式 (単位はmm)
全長 ＝｛ (階高－230) ÷ tan(勾配)｝＋ 700
例 階高4000mm 勾配30度 の場合必要な全長は
((4000－230)÷tan30)＋700＝7229.8
となり 7229.8mmとなります
※１標準寸法は階高により異なります
図⾯ダウンロード（PDF・DXF・DWG 各ファイル）
避難用滑り台の標準図（CADデータ）のダウンロードができます。
図面データは、以下のリストからダウンロードしてください。
図面データをダウンロードするときは、ご利用の注意事項をよく読んで、同意されてから開始してください。
同意いただけない場合は、ダウンロードはご遠慮ください。
