避難⽤すべり台

スカイフロウ ST型 [直線式底面板]

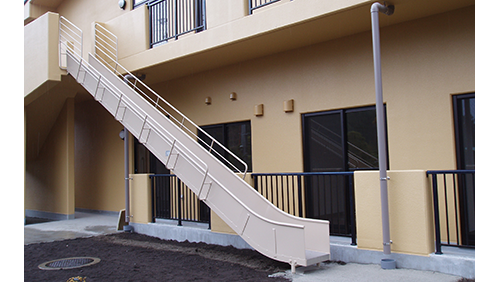

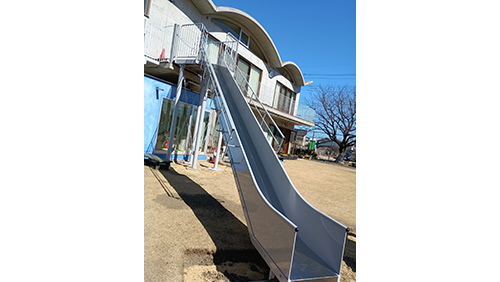

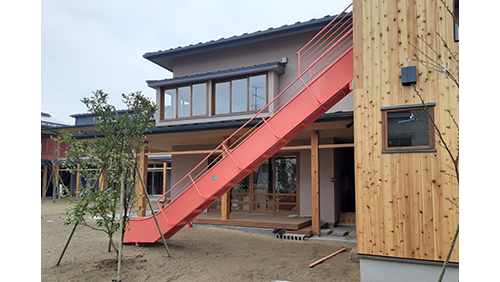

直線式の避難用滑り台です。
すべり底面(ステンレス)が板状となっております。
3面ステンレス・全面ステンレス可能。
設置面積の少ない敷地に有効です。
横長・縦長の敷地に対してお勧め致します。
※3面ステンレス：すべり底面および側板

型式	直線式
仕様	底面板

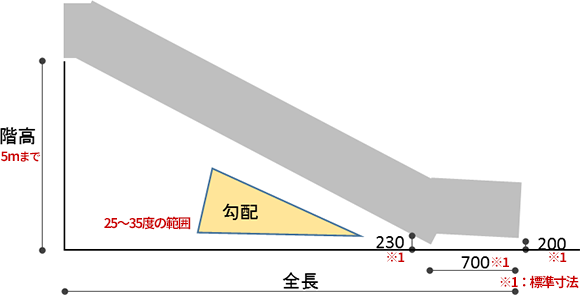

　すべり角度30度が標準角度となり28度以下はすべりにくくなります。

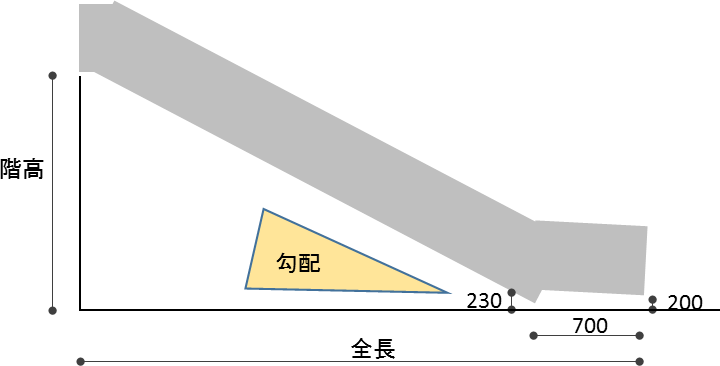

全長＝｛ (階高－230) ÷ tan(勾配)｝＋ 700

　例　階高4000mm 勾配30度の場合必要な全長は
　　　　((4000－230)÷tan30)＋700＝7229.8
　　　となり 7229.8mmとなります
　　　※１標準寸法は階高により異なります

避難用滑り台の標準図（CADデータ）のダウンロードができます。

図面データは、以下のリストからダウンロードしてください。
図面データをダウンロードするときは、ご利用の注意事項をよく読んで、同意されてから開始してください。

同意いただけない場合は、ダウンロードはご遠慮ください。

ST-0型底SUS 標準図

ST-0型全SUS 標準図
