避難⽤すべり台

スカイフロウ SW型シリーズ [直線式底面板]

直線式の避難⽤滑り台です。
すべり底⾯(ステンレス)が板状となっております。
すべり幅は450～800mmまで対応可能です。
体形に合わせたすべり幅にすることができます。

型式	直線式
仕様	底面板

SW-01型：すべり底⾯ステンレスまたは3面ステンレス
SW-02型：全面ステンレス
※3面ステンレス：すべり底面および側板

　すべり角度30度が標準角度となり28度以下はすべりにくくなります。

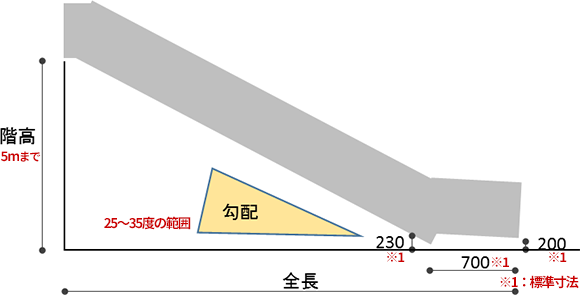

全長＝｛ (階高－230) ÷ tan(勾配)｝＋ 700

　例　階高4000mm 勾配30度の場合必要な全長は
　　　　((4000－230)÷tan30)＋700＝7229.8
　　　となり 7229.8mmとなります
　　　※１標準寸法は階高により異なります

避難用滑り台の標準図（CADデータ）のダウンロードができます。

図面データは、以下のリストからダウンロードしてください。
図面データをダウンロードするときは、ご利用の注意事項をよく読んで、同意されてから開始してください。

同意いただけない場合は、ダウンロードはご遠慮ください。

SW型底SUS 標準図

SW型全SUS 標準図
